Почему смещается СТП при установке глушителя: физика, а не мистика
Каждый стрелок рано или поздно сталкивается с подобной ситуацией: установил саундмодератор — и средняя точка попадания сместилась относительно стрельбы с голого ствола, пламегасителя или дульного тормоза-компенсатора.
Иногда смещение составляет всего несколько сантиметров. Иногда его практически нет. А на отдельных комплексах разница может быть достаточно заметной.
Означает ли это, что с глушителем что-то не так?
Нет. Само по себе смещение средней точки попадания является нормальным физическим процессом.
Причину необходимо искать в работе всего комплекса: ствол — дульное устройство — саундмодератор — патрон.
Что такое смещение СТП

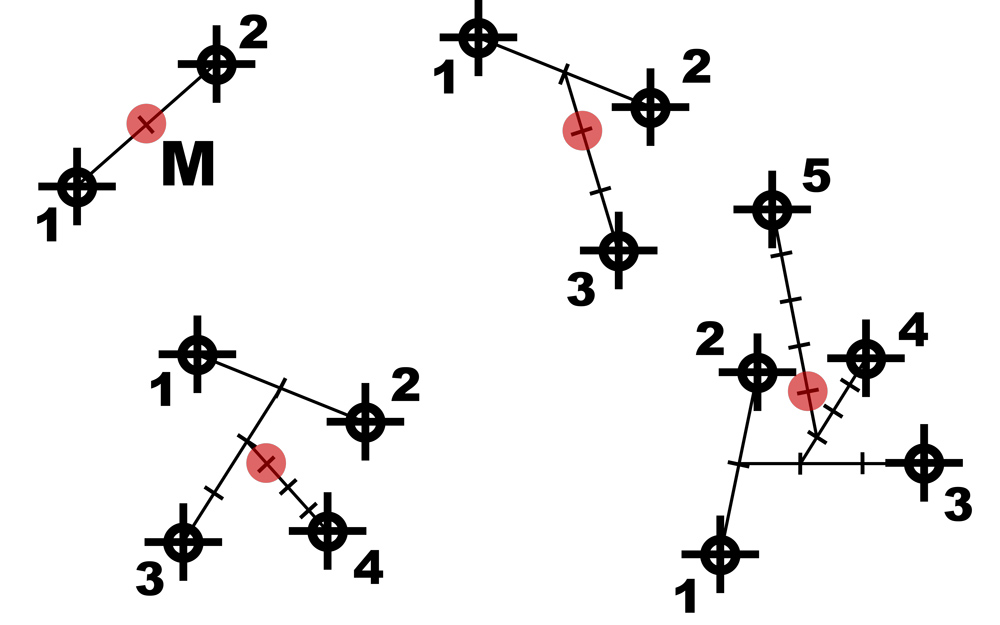

СТП — это средняя точка попадания группы выстрелов.
Если после установки саундмодератора группа попаданий остается стабильной и собранной, но смещается относительно предыдущей группы, мы имеем дело с изменением СТП.
Например, без саундмодератора группа находится в центре мишени, а после его установки вся группа смещается на несколько сантиметров влево, вправо, вверх или вниз.
При этом сама кучность может практически не измениться.
Это важный момент: смещение группы и ухудшение кучности — не одно и то же.
Почему установка саундмодератора может влиять на СТП
→ Гармоника и инерция ствола
→ Контур и жесткость ствола
→ Патрон и характеристики пули
На изменение средней точки попадания влияет весь стрелковый комплекс. Среди ключевых факторов — изменение колебаний ствола после установки дополнительной массы на дульном срезе, контур и жесткость ствола, а также характеристики конкретного патрона.
1. Гармоника и инерция ствола
Во время выстрела ствол не остается абсолютно неподвижным. Под действием давления, импульса выстрела и движения пули он совершает сложные колебания.
Условно это можно сравнить с колебанием струны.
Пуля покидает дульный срез в определенный момент этого колебательного процесса. Даже небольшое изменение характера движения ствола может повлиять на направление, в котором ориентирован дульный срез в момент выхода пули.
Установка саундмодератора добавляет на конец ствола дополнительную массу. В зависимости от модели это могут быть сотни граммов. Изменяется инерция системы, а вместе с ней — частота и амплитуда колебаний ствола. В результате пуля может покидать дульный срез в другой фазе колебания системы.
Именно поэтому после установки глушителя средняя точка попадания может сместиться.
2. Контур и жесткость ствола
Второй важный фактор — конструкция самого ствола.
Тонкие и легкие стволы обычно сильнее реагируют на появление дополнительной массы на дульном срезе. Изменение колебаний в таких системах может быть более заметным. Более массивные и жесткие стволы, в том числе тяжелые или матчевые контуры, обычно менее чувствительны к дополнительной массе саундмодератора.
Но это не означает, что тяжелый ствол гарантированно не будет иметь смещения СТП.
3. Патрон и характеристики пули
Еще один важный фактор — конкретный патрон, который используется во время стрельбы.
Масса и конструкция пули, ее начальная скорость и характеристики конкретного патрона влияют на динамику системы и момент, в который пуля покидает дульный срез.
Например, пули разной массы — от более легких до тяжелых — имеют различные характеристики движения по каналу ствола. Это хорошо заметно как в калибрах .223 Rem / 5.56 NATO, где распространены пули массой от 55 до 77 gr, так и в .308 Win, где часто используются пули от 147–150 до 175–180 gr. В результате пуля может покидать дульный срез в разные моменты колебательного процесса ствола.
Именно поэтому один и тот же карабин с одним и тем же саундмодератором может иметь разную величину и даже разное направление смещения СТП при использовании разных патронов.
В нашей практике мы неоднократно наблюдали ситуации, когда изменение типа патрона или массы пули меняло величину и направление смещения средней точки попадания после установки саундмодератора.
Поэтому проверять смещение СТП необходимо именно с тем патроном, который вы планируете использовать постоянно.
Каждый комплекс необходимо проверять практическим отстрелом.
Реальный пример: Zbroyar AR-10 в калибре .308 Win
Рассмотрим один из примеров из нашей практики.
Отстрел проводился из карабина Zbroyar AR-10 в калибре .308 Win на дистанции 100 метров.
Сначала стрельба велась с дульным тормозом-компенсатором AFTactical M242.

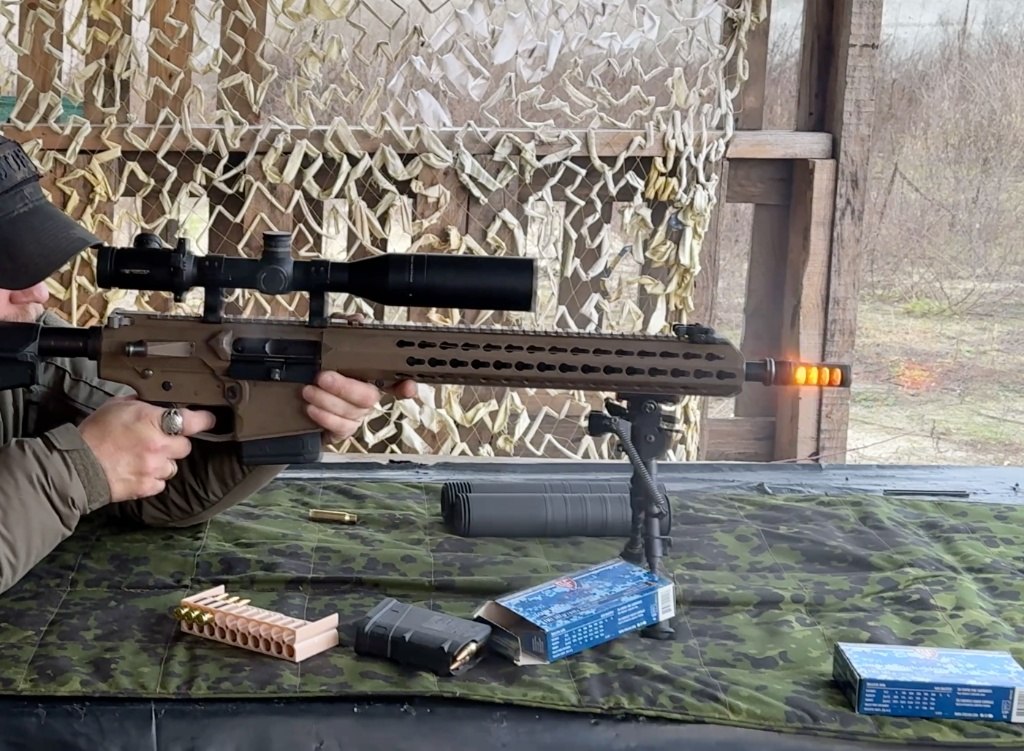

Zbroyar AR-10 в калибре .308 Win с дульным тормозом-компенсатором AFTactical M242.
После серии выстрелов получили следующий результат.

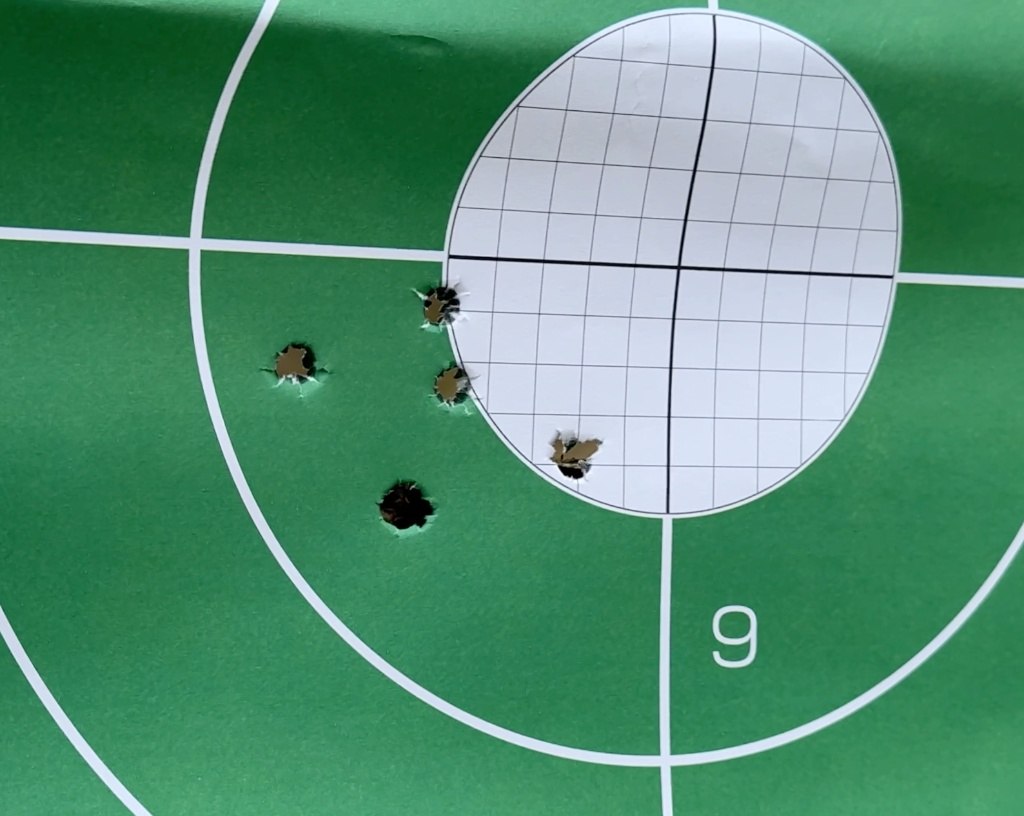

Группа попаданий на дистанции 100 метров при стрельбе с ДТК AFTactical M242.
После этого на M242 был установлен саундмодератор AFTactical S441M24.
Конструкция системы позволяет устанавливать саундмодератор поверх совместимого дульного устройства.

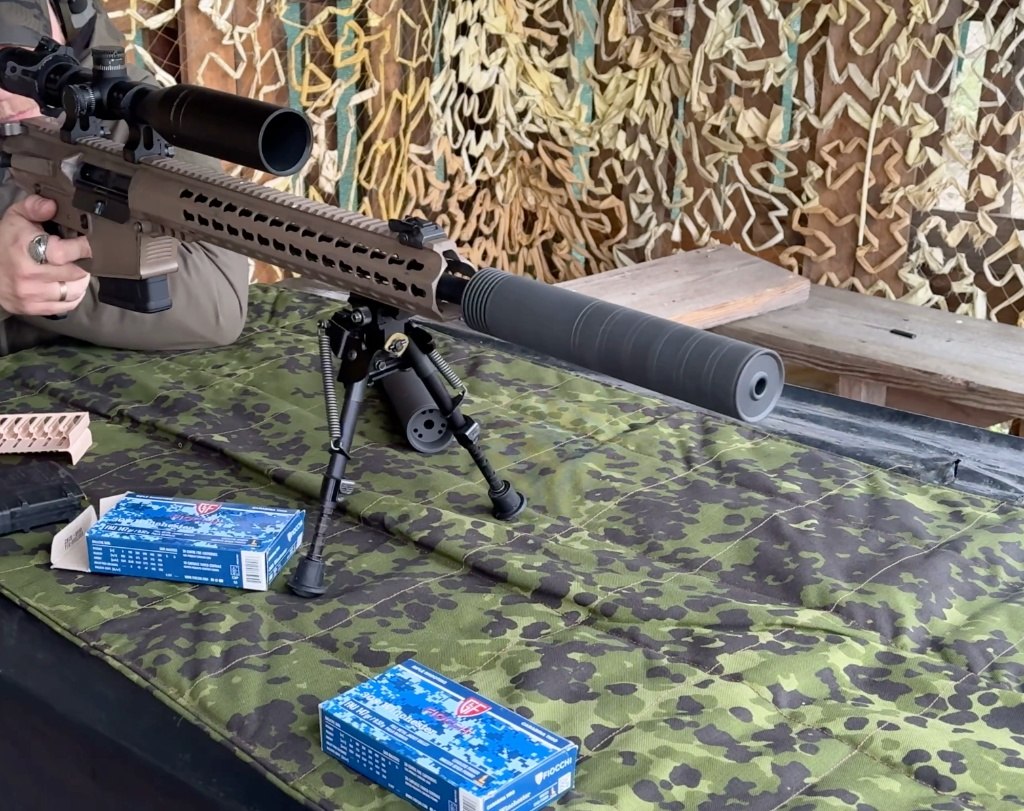

Zbroyar AR-10 с установленным саундмодератором AFTactical S441M24.

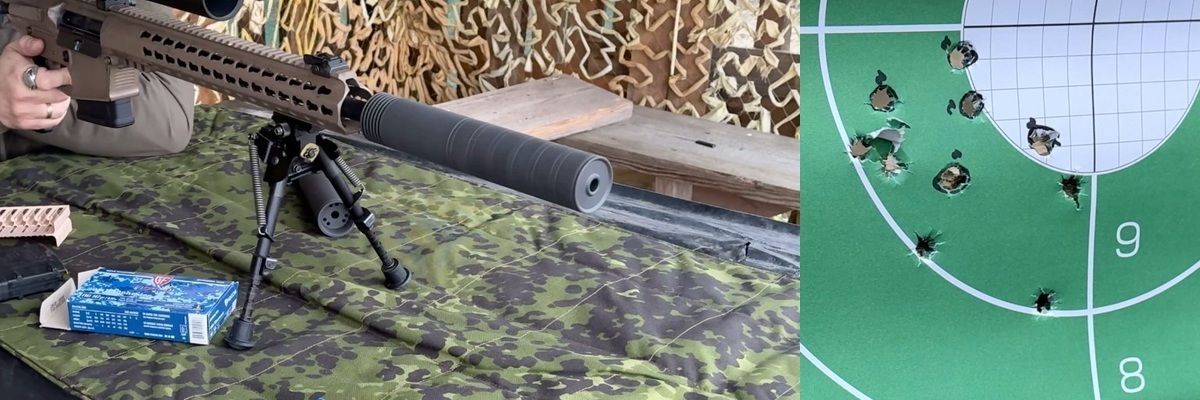

После установки саундмодератора отстреляли следующую серию на той же дистанции.

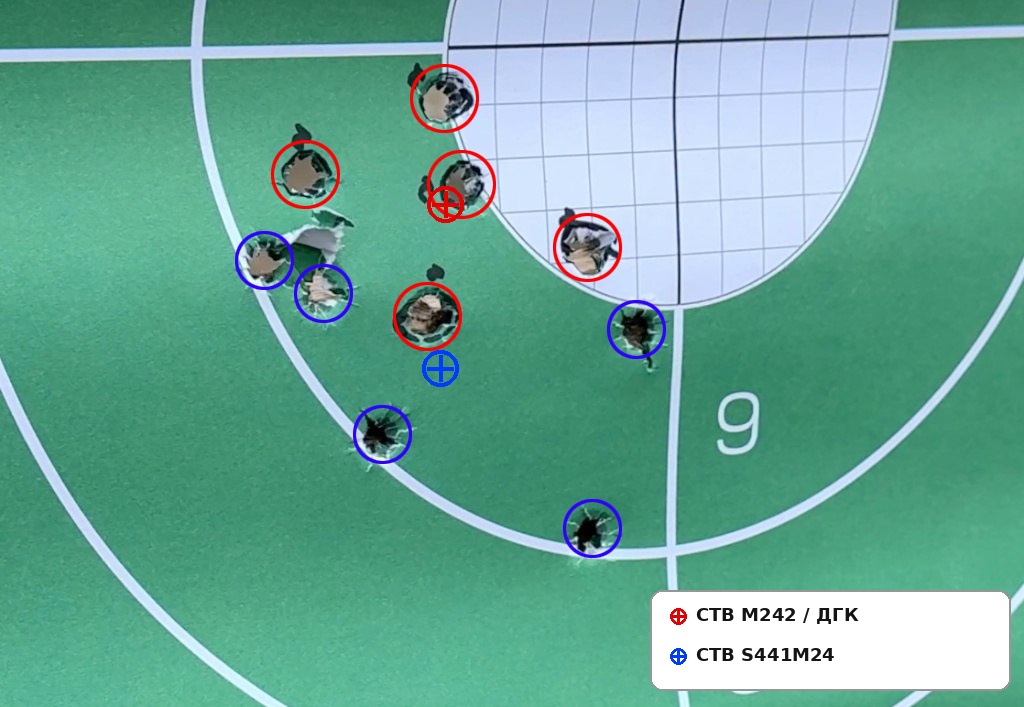

Сравнение средних точек попадания на дистанции 100 метров: красным обозначена СТП с ДТК AFTactical M242, синим — СТП после установки саундмодератора AFTactical S441M24.
- В данном конкретном комплексе после установки саундмодератора средняя точка попадания сместилась примерно на 1 MOA вниз — около 2,5–3 см на дистанции 100 метров.
- На мишени красным обозначена средняя точка попадания группы, полученной при стрельбе с дульным тормозом-компенсатором AFTactical M242. Синим — средняя точка попадания после установки саундмодератора AFTactical S441M24.
- При этом выраженного горизонтального смещения практически не наблюдалось: основное изменение СТП произошло по вертикали — вниз.
- Характер групп остался прогнозируемым. В данном случае мы наблюдаем именно смещение средней точки попадания после изменения конфигурации комплекса, а не резкое ухудшение кучности.
- Этот результат хорошо показывает, что даже на относительно массивном и жёстком стволе установка дополнительной массы на дульном срезе может изменить положение СТП.
- В этом конкретном комплексе заметного смещения средней точки попадания практически не произошло, а характер группы остался стабильным.
При этом необходимо понимать: это результат конкретного комплекса «карабин — ствол — дульное устройство — саундмодератор — патрон».
На другом оружии или патроне величина и направление смещения могут отличаться, может и вообще не быть.
Как проверить смещение СТП на своем карабине
Чтобы понять, как именно ведет себя ваш комплекс с саундмодератором, необходимо провести простой сравнительный отстрел.
- Выберите один тип патрона. Для обеих серий используйте патроны одного производителя, типа и партии, если это возможно.
- Отстреляйте контрольную группу. Выполните серию из пяти выстрелов без саундмодератора — с голого ствола или с дульным устройством, которое вы используете постоянно.
- Установите саундмодератор. Убедитесь, что он правильно установлен и надежно зафиксирован.
- Отстреляйте вторую группу. Не меняя тип патрона, выполните еще одну серию из пяти выстрелов.
- Сравните не отдельные пробоины, а центры двух групп. Именно разница между средними точками попадания покажет реальное смещение СТП.
Когда смещение СТП является нормальным
Если после установки саундмодератора группа осталась стабильной, а попадания формируют прогнозируемую группу без аномальных отрывов, само смещение СТП не является признаком неисправности.
Ваш комплекс просто имеет характерное для него смещение СТП между двумя конфигурациями.
В таком случае необходимо определить величину смещения в сантиметрах, MOA или MIL и зафиксировать ее.
Стрелку, который регулярно использует карабин как с саундмодератором, так и без него, стоит знать поправки для обеих конфигураций.
Когда необходимо проверить оружие и саундмодератор
Другая ситуация — если после установки саундмодератора кучность резко ухудшилась, появились значительные непредсказуемые отрывы или признаки нестабильного полета пули.
В таком случае стрельбу необходимо прекратить и проверить правильность установки саундмодератора и соосность системы.
Особое внимание стоит обратить на резьбу ствола, дульное устройство, посадочные поверхности и соосность канала саундмодератора относительно оси канала ствола.
Стабильная группа, которая сместилась, — это изменение СТП.
Резкое и непредсказуемое ухудшение кучности — повод проверить комплекс.
Вывод
Смещение средней точки попадания после установки саундмодератора — нормальное явление, связанное с изменением физических параметров стрелкового комплекса.
Дополнительная масса на дульном срезе влияет на инерцию и колебания ствола. Насколько заметным будет это влияние, зависит от конкретного оружия, контура и длины ствола, дульного устройства, саундмодератора и патрона.
Поэтому главное правило простое:
Не гадайте — проверяйте свой комплекс практическим отстрелом.
Если кучность остается стабильной, а группа прогнозируемо сместилась, достаточно определить величину смещения СТП и учитывать ее во время стрельбы.
